面向零基础/弱硬件基础大一、大二学生，结合历年获奖项目拆解知识架构，把3个月拆分为基础夯实→项目实战→参赛打磨三个阶段，避开自学踩坑，兼顾课内学业，适配全国大学生FPGA创新设计大赛的评审偏好：功能完整、方案创新、工程落地、文档完备。
前置现实说明
大一大二普遍短板：数字电路基础薄弱、Verilog写得少、没有硬件调试经验、不会做系统级项目。3个月时间不追求做超高难度科研级项目，优先冲完整可演示的工程作品，大赛大量本科低年级获奖作品，都是中小型闭环系统，不是复杂AI大模型部署。
结合历年获奖项目大类：高速采集、机器视觉检测、智能小车、信号处理、边缘AI推理、传感器闭环控制系统、通信调制解调。大部分获奖项目核心模块拆解：Verilog逻辑 + IP核调用 + 外设驱动 + 上位机/串口交互 + 简单算法。

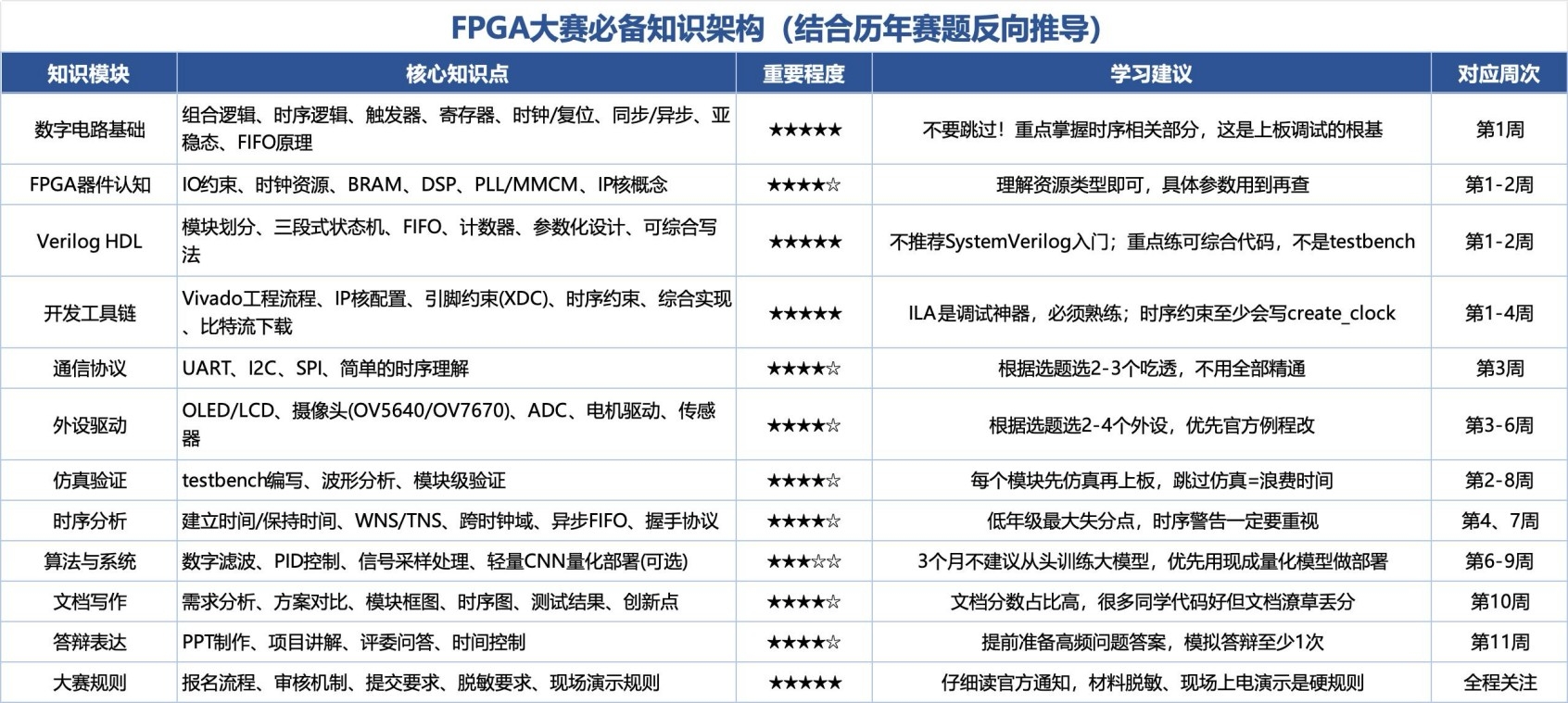

一、必备知识架构（结合历年赛题反向推导）
1.硬件基础（底层根基）
1）数字电路基础：组合逻辑、时序逻辑、触发器、寄存器、时钟、复位、同步异步、亚稳态、FIFO原理。
很多大一学生跳过数字电路直接写Verilog，写出来代码大量亚稳态，上板直接报错，这是参赛最大翻车点。不需要啃整本教材，重点掌握时序相关部分。
2）FPGA器件认知：IO约束、时钟资源、BRAM、DSP、PLL锁相环，理解IP核是什么，大赛80%项目都会调用官方IP，不用全部手写逻辑。
2.语言与工具链（工程核心）
1）Verilog HDL，不推荐SystemVerilog入门。重点：模块划分、状态机、FIFO、计数器、时序约束写法。
历年参赛高频代码范式：三段式状态机、同步FIFO、时钟分频、串口UART、SPI、I2C驱动。
2）开发软件：Xilinx Vitis/Vivado，工程创建、IP核配置、引脚约束、时序约束、综合实现、比特流下载、在线逻辑分析仪ILA调试。
ILA是参赛调试神器，绝大多数参赛选手定位bug全靠它，必须熟练。
3.外设驱动库（项目落地）
大赛高频外设：OLED、LCD、摄像头OV5640/OV7670、ADC采集模块、电机驱动、串口、SPI/I2C传感器。不需要全部吃透，根据自己选题选2‑4个外设吃透。
4.算法与系统集成（拿分亮点）
- 基础方向：数字滤波、PID闭环控制、信号采样处理
- AI方向：轻量CNN模型量化，Vitis‑AI部署（适合想做AI赛道）
5.参赛配套能力（很多同学忽略，直接影响最终得分）
1）工程文档：需求分析、方案对比、模块框图、时序框图、测试结果、实物演示照片
2）实物调试：硬件排错、时序报错排查、板子稳定性优化
3）答辩PPT：项目背景、方案设计、测试效果、创新点、不足与展望
二、三个月完整时间规划（按每周目标，适合大一大二课余自学）
假设每天投入2‑3小时，周末整块时间做项目；如果课业紧张，可以压缩单日时长，拉长周末时间。

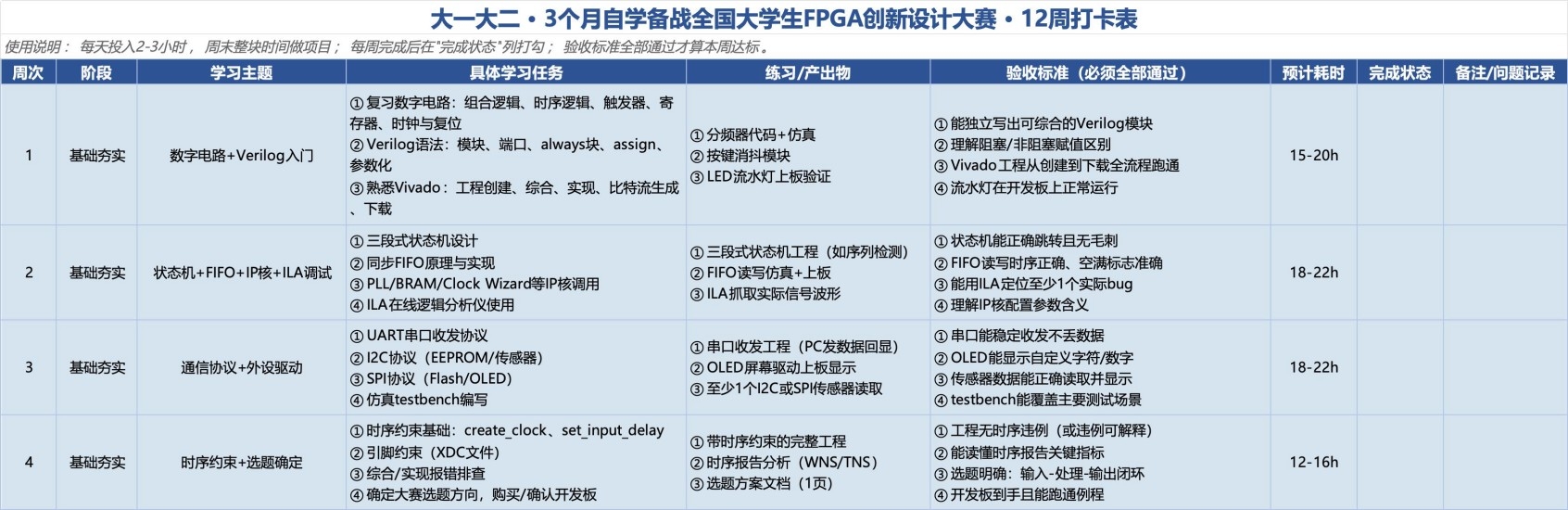

第1月：基础夯实阶段（第1‑4周）——会写代码，会跑通简单工程
目标：看懂Verilog，独立写基础模块，熟练Vivado工具，能完成简单外设上板。
| 周数 | 学习任务 | 产出物 | 历年大赛对标小练习 |
|---|---|---|---|
| 第1周 | 数字电路时序部分快速过；Verilog语法入门；熟悉Vivado工程流程 | 完成分频、按键消抖、LED流水灯上板验证 | 对应大赛底层模块基础，所有项目都离不开 |
| 第2周 | 状态机、FIFO、计数器；ILA在线调试；IP核调用（PLL、BRAM） | 三段式状态机工程，FIFO读写仿真+上板 | 信号处理、数据缓存类赛题高频模块 |
| 第3周 | 通信协议：UART串口、I2C、SPI；仿真工具使用 | 串口收发工程，OLED屏幕驱动上板 | 绝大多数作品人机交互基础 |
| 第4周 | 时序约束、引脚约束，学会排查综合报错、时序警告；选一块开发板确定大赛选题方向 | 跑通至少2个外设驱动，确定项目大方向 | 确定选题，不要频繁换方向 |
开发板选型建议：优先使用Xilinx系列，符合大赛主流；不要盲目买高规格板子，大一新手7020就足够完成绝大多数参赛作品。

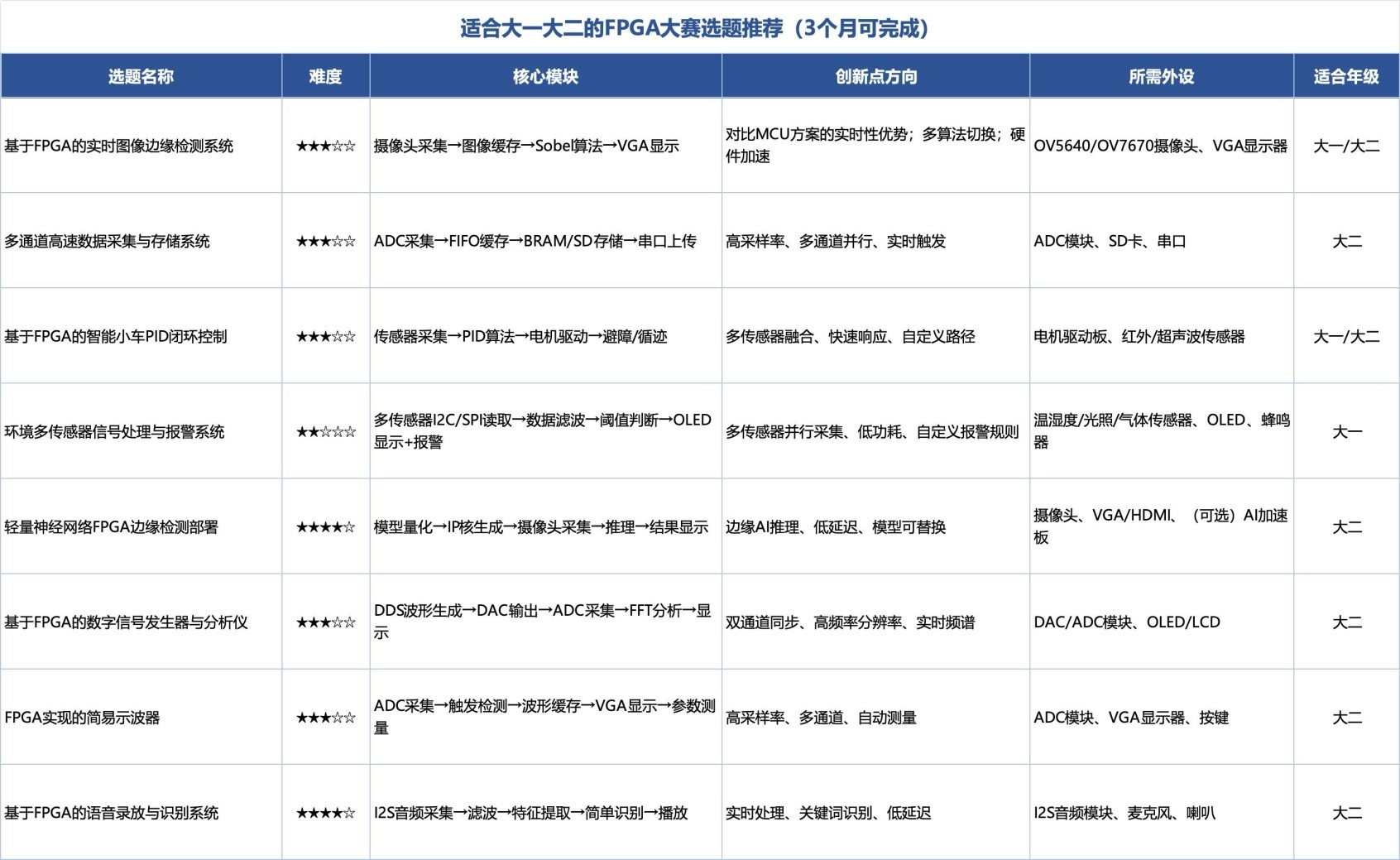

选题避坑：3个月不要选过于宏大的题目，比如完整5G通信；优先选输入‑处理‑输出闭环小系统。 推荐适合大一大二选题池： ① FPGA实现实时图像边缘检测系统 ② 多通道高速数据采集与存储系统 ③ 基于FPGA的智能小车PID闭环控制 ④ 环境多传感器信号处理与报警系统 ⑤ 轻量神经网络FPGA边缘检测部署

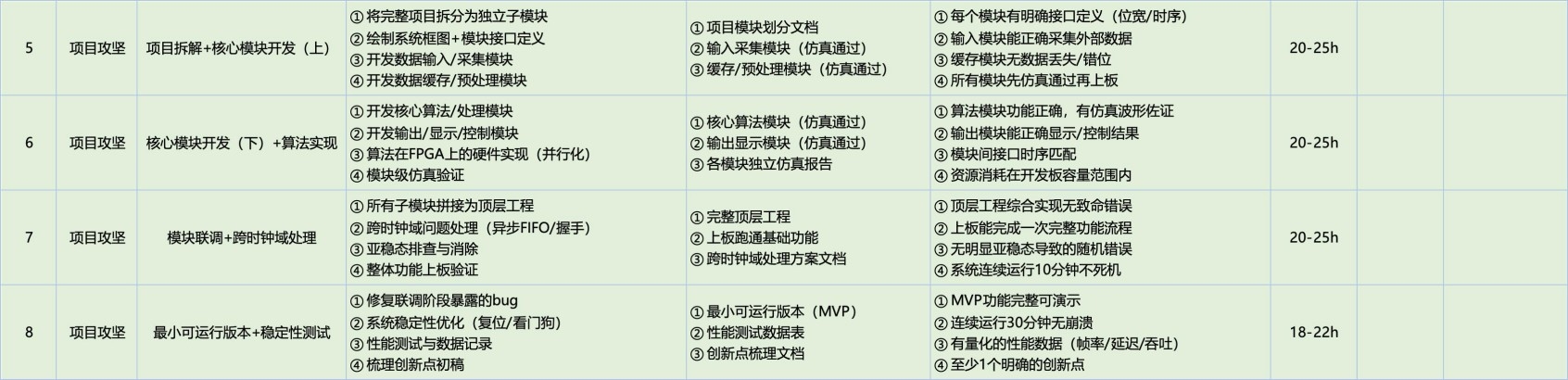

第2月：项目攻坚阶段（第5‑8周）——完整项目开发，模块联调
目标：拆分项目为子模块，逐个开发仿真，模块拼接，硬件上板跑通基础版本。
- 项目拆解（重中之重，参考历年获奖项目框图）
把完整项目拆成独立子模块，每个模块单独仿真调试，不要一次性写完整工程。
示例：图像检测项目拆解：摄像头采集模块 → 图像缓存FIFO模块 → 图像算法处理模块 → VGA显示输出模块。
2.第5‑6周：逐个开发子模块，每个模块先仿真，再上板验证。
大赛踩坑点：跳过仿真直接上板，bug成堆完全无法定位，白白浪费大量时间。
3.第7‑8周：模块联调，解决跨模块时序问题，处理亚稳态、跨时钟域问题，完成项目最小可运行版本。
此时作品可以实现基础功能，但稳定性差，偶尔死机，属于正常现象。

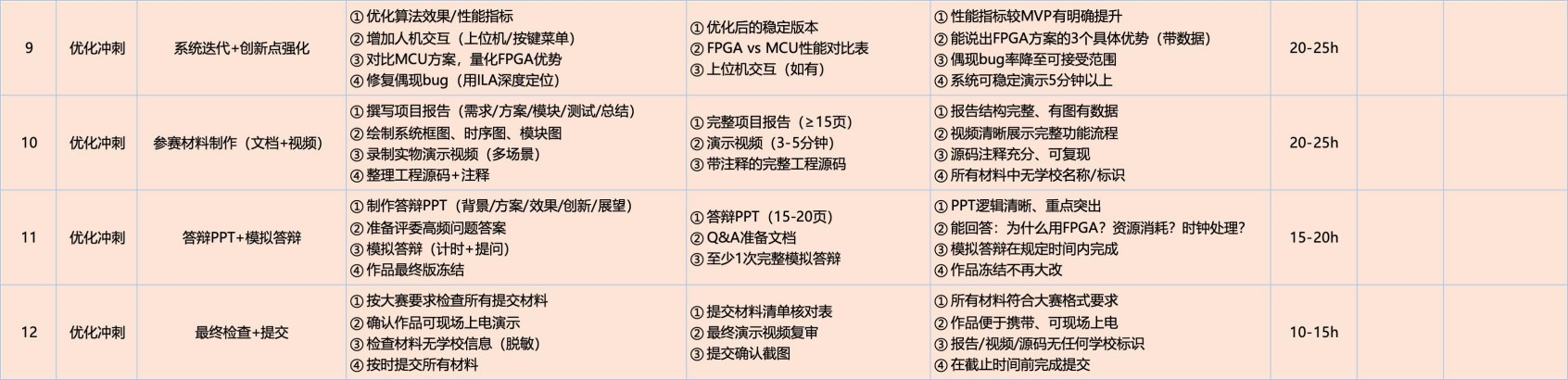

第3月：优化打磨+参赛材料准备（第9‑12周），冲刺参赛
目标：系统稳定性优化，打磨创新点，完善工程文档、演示视频、答辩PPT。
1.第9‑10周：系统迭代优化
- 修复死机、丢数据、时序报错；用ILA定位偶现bug。
- 增加创新加分点：对比传统MCU方案优势，增加上位机交互，优化算法效果。
2.第11周：产出全套参赛材料
- 完整工程源码，工程说明文档，框图、时序图、测试数据截图。
- 录制实物演示视频，记录不同测试场景下运行效果。
3.第12周：答辩PPT打磨，模拟答辩
- PPT重点突出：项目背景、方案对比、系统框图、实测结果、创新点。
- 提前预想评委提问：时钟如何处理？跨时钟域怎么解决？为什么选择FPGA而不是STM32？资源消耗多少？
三、历年获奖项目给大一大二同学的关键启示
- 不追求算法极度复杂，更看重工程落地完整性。很多低年级获奖作品算法简单，但是系统闭环完整，文档详实，实测数据齐全。
2.善用官方IP核，不需要全部逻辑手写。大赛允许调用官方IP，合理使用IP节省大量开发时间。
3.创新点不一定是硬核科研突破，可以是场景创新：把成熟算法落地到新的应用场景，也是有效创新。
4.时序问题是低年级选手最大失分点，大量作品仿真没问题，上板不稳定，时序警告一定要重视。
5.文档和演示视频分数占比很高，很多同学代码写不错，文档潦草，直接丢掉大量分数。

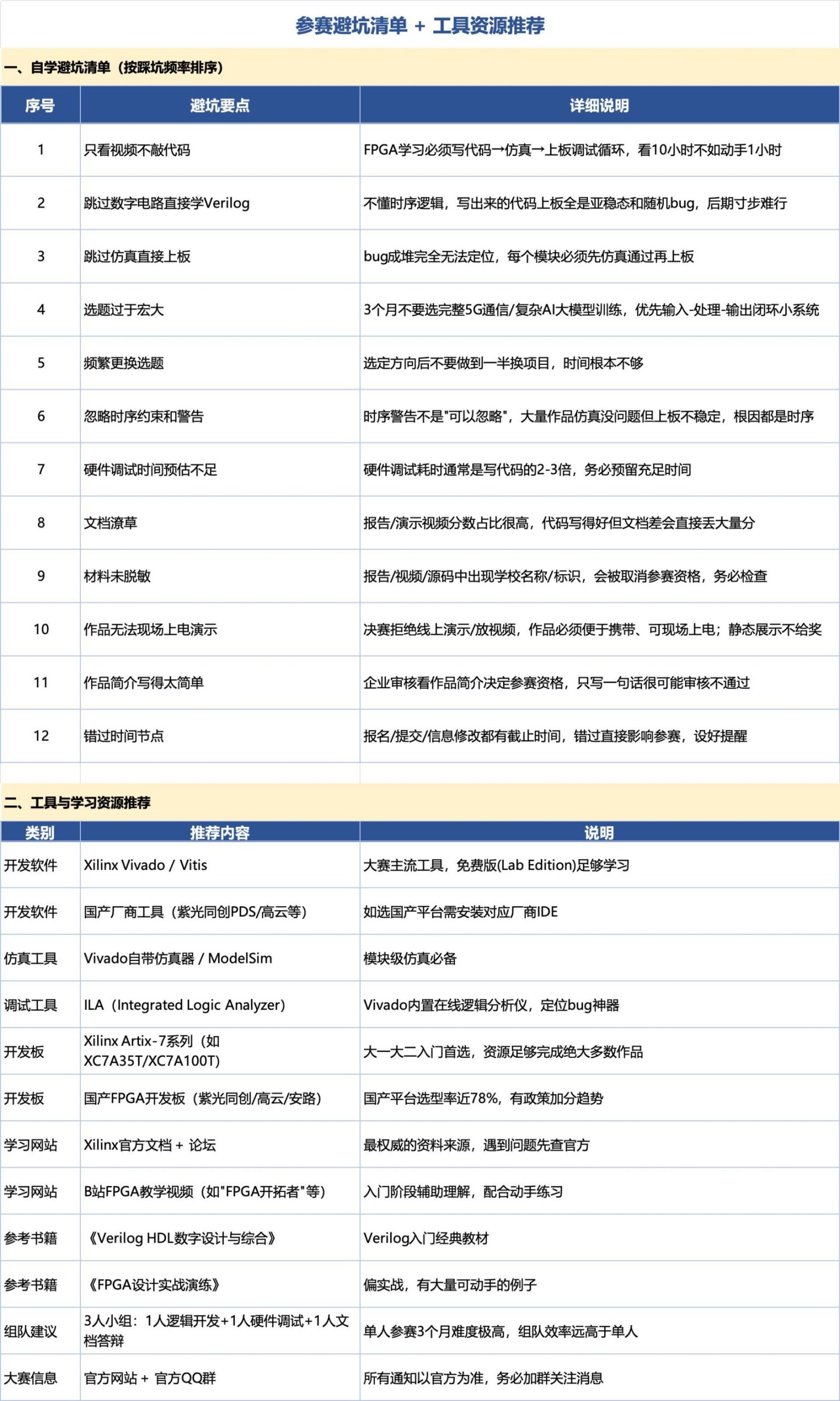

四、3个月自学避坑清单
1.不要沉迷看视频，只看不敲代码。FPGA学习必须：写代码‑仿真‑上板调试循环。
2.不要一开始就啃复杂AI大模型部署，大一大二时间有限，优先把基础闭环系统做好。
3.不要频繁更换选题，选定一个方向之后，不要做到一半换项目。
4.不要忽略数字电路时序基础，只学Verilog语法，后期调试会寸步难行。
5.预留充足调试时间，硬件调试的耗时往往是写代码的2‑3倍。
五、组队建议（大赛支持团队参赛）
大一大二优先3人小组分工：
- 1人：Verilog逻辑开发，模块编写调试
- 1人：外设硬件调试，实物搭建
- 1人：文档撰写、PPT、答辩准备
