Xilinx术语中文完全指南：FPGA/CPLD设计、硬件描述语言与EDA工具详解

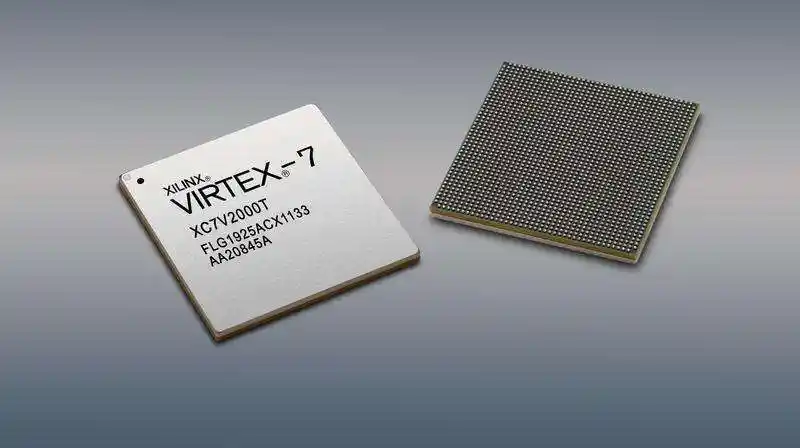

Xilinx 术语中文词汇表（按字母顺序排列）

---

A

• ABEL

  一种早期硬件描述语言（HDL），主要用于CPLD设计，功能不如VHDL或Verilog强大。

• ADC（模数转换器）

  将模拟信号采样并转换为数字信号的器件。

• AGP（高级图形接口）

  图形电压接口标准。

• Alliance

  Xilinx与第三方供应商的协作协议，用于集成EDA工具。

• ASIC（专用集成电路）

  为特定应用定制的集成电路，非通用器件。

• ASSP（专用标准部件）

  ASIC的别称。

• ATPG（自动测试模式产生）

  生成测试向量以验证电路功能。

---

B

• Behavioral（行为级）

  描述HDL或仿真模型的抽象层级，通常不可直接综合。

• BGA（球栅阵列）

  表贴封装，使用焊球连接，具有高密度和低感抗特性。

• BIST（内建自测试）

  用于测试存储器资源的内部功能。

• Bitgen

  Xilinx工具命令行指令，用于生成配置位流。

• Bitstream（位流）

  用于对Xilinx器件编程的二进制文件，包含逻辑和布线配置信息。

• Block SelectRAM（块RAM）

  Virtex架构中的专用同步双端口RAM，容量可达16千位。

• BLVDS（总线LVDS）

  支持双向LVDS通信的标准，终端电阻配置不同。

• BSCAN（边界扫描）

  用于测试PCB互连的逻辑功能。

• BSDL（边界扫描描述语言）

  描述IC边界扫描逻辑的标准化语言。

• BUFGCE

  Xilinx原语，用于带时钟使能的全局时钟分配（无毛刺）。

• BUFGMUX

  Xilinx原语，用于两个时钟的无毛刺切换。

• BUFT

  Xilinx原语，表示三态缓冲器。

---

C

• Carry Logic（进位逻辑）

  Slice中的专用逻辑，用于实现算术功能（如加法器）。

• ChipScope ILA（集成逻辑分析器）

  Xilinx工具，通过JTAG实现内部信号抓取和分析。

• CLB（可配置逻辑块）

  FPGA中的基础逻辑单元，由Slice组成。

• CMOS（互补金属氧化物半导体）

  低功耗数字电路技术。

• Combinatorial（组合逻辑）

  无记忆功能的逻辑电路，输出仅依赖当前输入。

• Configuration（配置）

  FPGA编程过程，生成位流文件。

• Core（核）

  预验证的IP模块，可直接集成到设计中。

• CORE Generator（核生成器）

  Xilinx工具，用于生成可配置的IP核（如RAM、滤波器）。

• CPLD（复杂可编程逻辑器件）

  由可编程互连的PAL块组成。

---

D

• DAC（数模转换器）

  将数字信号转换为模拟信号。

• Daisy Chain（菊花链）

  多个器件通过串行接口依次编程的配置方式。

• DCI（数字可控阻抗）

  Virtex-II的I/O阻抗控制技术，减少外部电阻需求。

• DCM（数字时钟管理器）

  提供时钟延时、频率合成、移相等功能的模块。

• DDR（双数据速率）

  利用时钟双沿传输数据的技术。

• Design Manager（设计管理器）

  Xilinx工具，用于管理设计实现流程。

• DFT（可测试性设计）

  设计内置电路以简化测试。

• DLL（延时锁定环）

  数字时钟对齐电路，PLL的替代方案。

---

E

• EDA（电子设计自动化）

  利用计算机辅助设计和仿真电子系统。

• EDIF（电子设计交换格式）

  工业标准网表格式。

• Equivalency Checking（一致性检查）

  验证综合前后电路功能的一致性（形式验证）。

---

F

• FIFO（先进先出存储器）

  基于RAM实现的数据缓冲器，支持不同速率的读写。

• Flash Memory（闪存）

  非易失性可重写存储器。

• FPGA（现场可编程门阵列）

  可重复编程的逻辑器件。

• FSM（有限状态机）

  基于状态转移的控制逻辑。

• Function Generator（函数发生器）

  查找表（LUT）的别称，实现组合逻辑功能。

---

G

• Gating（门控）

  通过逻辑门控制信号（如时钟），需避免毛刺。

• Global Clock Buffer（全局时钟缓冲器）

  驱动专用低偏差时钟网络的缓冲器（BUFG）。

• Gray Code（格雷码）

  仅单比特变化的编码方式，减少毛刺和功耗。

---

H

• HDL（硬件描述语言）

  建模和设计硬件的语言（如VHDL、Verilog）。

• HSTL（高速收发器逻辑）

  1.5V电压接口标准。

---

I

• IBIS（输入输出缓冲器信息规范）

  描述I/O特性的行为模型，用于信号完整性分析。

• IOB（输入输出块）

  FPGA的I/O接口单元，包含缓冲器和寄存器。

• IP（知识产权）

  受法律保护的电路设计或算法。

• ISE（集成综合环境）

  Xilinx的软件套件，涵盖设计、综合和实现流程。

---

J

• JTAG（联合测试行动组）

  边界扫描测试的IEEE标准。

---

L

• LUT（查找表）

  基于SRAM的逻辑单元，实现组合逻辑或存储功能（如分布式RAM）。

• LVDS（低电压差分信号）

  差分信号标准，抗噪能力强，需外部终端电阻。

---

M

• Map（映射）

  将逻辑网表优化为FPGA资源（如LUT、寄存器）的过程。

---

P

• PAR（布局布线）

  将逻辑布局到芯片并连接信号的关键步骤。

• PCI（外设部件互连）

  高速外设总线标准。

• Pipeline（流水线）

  插入寄存器以提高吞吐量的设计技术。

• PLL（锁相环）

  模拟时钟对齐电路。

---

R

• RTL（寄存器传输级）

  可综合的HDL代码抽象层级。

• RAM（随机存取存储器）

  可读写存储器。

---

S

• SelectI/O

  Xilinx支持多电压I/O标准的技术。

• Slice

  CLB的基本单元，包含LUT、寄存器和进位逻辑。

• SRAM（静态随机存取存储器）

  无需刷新的存储器。

• STA（静态时序分析）

  验证电路时序性能的工具。

---

U

• UCF（用户约束文件）

  定义设计约束（如时序、管脚分配）的Xilinx专用文件。

---

V

• Verilog

  硬件描述语言，广泛用于数字电路设计。

• VHDL（超高速集成电路HDL）

  另一种主流的硬件描述语言。

---

X

• XST（Xilinx综合技术）

  Xilinx自研的综合工具，支持HDL到网表的转换。

---

分类索引

• 硬件描述语言：ABEL、VHDL、Verilog
• 封装类型：BGA、PQ、CS
• 设计工具：ISE、CORE Generator、ChipScope
• 逻辑资源：CLB、Slice、LUT、Block RAM
• 接口标准：LVDS、HSTL、PCI、AGP
• 时钟管理：DCM、PLL、BUFGCE、BUFGMUX

整理后的词汇表覆盖了Xilinx FPGA设计的关键术语，便于快速查阅和交叉参考。
